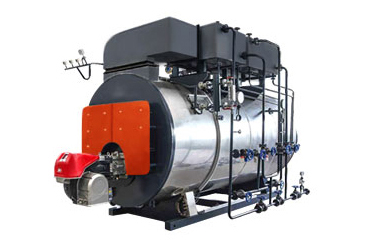

WNS低氮冷凝式燃?xì)庹羝仩t,采用全濕背回燃室,回燃室與后管板扳邊對接,鍋爐采用全對焊接,質量更。該鍋爐燃燒室由大直徑全波紋爐膽組成,燃燒空間大,燃料燃燒有效,有效吸收熱膨脹,輻射受熱面大。為提高熱效率,該型鍋爐前煙箱出口處依次布置有節能器、冷凝器,其節能效果顯著。
本鍋爐具有高、低水位報警功能,低水位聯鎖保護功能和*壓聯鎖保護功能。為了有效地監視和控制水位及壓力,本鍋爐配備有水位計、電極式水位控制報警器,還配備有壓力表及壓力控制器,使鍋爐具有高、低水位報警/低水位聯鎖保護和蒸汽壓力*壓聯鎖保護,鍋爐自動點火、燃燒器火力自動調節和熄火保護,鍋爐的安全運行。

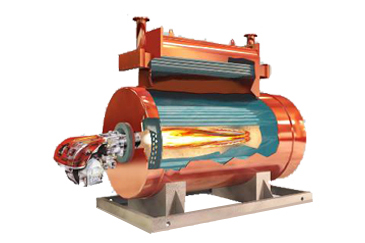

該產品的燃料從燃燒器噴出,被高壓電子點火點燃,在爐膽內微正壓燃燒,燃燼后的高溫?zé)煔庥珊蟛繜熓肄D(zhuǎn)彎180°進入第二回程,由前煙箱處轉彎180°進入節能器和冷凝器由煙囪排入大氣。
前煙箱采用整體式雙開門設置,煙箱門雙層密封,該形式整體性好,美觀、大方,檢修時開啟也很輕便。煙囪高度按8米配置出廠,用戶應按所在地環保部門批準的環境影響報告書的要求確定實際高度,但不得低于8米。
WNS1-1.25-Q | WNS4-1.25-Q | 額定蒸發量 | 2t/h | 6t/h | |||||
1.25MPa | 1.25MPa | 額定蒸汽溫度 | 194℃ | 194℃ | |||||
20℃ | 20℃ | 節能器進/出水溫度 | 42℃/78℃ | 40℃/76℃ | |||||
20℃/40℃ | 20℃/40℃ | 排污率 | 3% | 3% | |||||
20℃ | 20℃ | 設計排煙溫度 | 55.56℃ | 52.1℃ | |||||
35590KJ/Nm3 | 35590KJ/Nm3 | 受熱面積 | 6.93㎡ | 14.67㎡ | 對流 | 28.89㎡ | 91.13㎡ | ||
11.84㎡ | 32.16㎡ | 冷凝器 | 28.2㎡ | 74.88㎡ | |||||
79Nm3/h | 314.43Nm3/h | 設計熱效率 | 97.43% | 97.58% | |||||
100.6% | 100.6% | RIELLO低氮燃?xì)馊紵?/td> | 1050Pa | 1300Pa | 輸出功率 | 300/930~1860KW | 1000/2200~6250KW | ||
30/60~130Nm3/h | 50/150~440Nm3/h | 電機功率 | 4.5KW | 15KW | |||||
機械比調 | 電子比調 | NOx排放濃度 | <30mg/Nm3 | <30mg/Nm3 | |||||
電功率 | 3KW | 5.5KW | |||||||
1.6m3/h | 4m3/h | 揚程 | 153m | 156m | |||||
1.075 | 1.075 | 鍋爐本體重量 | 5450Kg | 10220Kg | |||||
216Kg | 冷凝器本體重量 | 1108Kg | |||||||
6300Kg | 11830Kg | 鍋爐運輸外形尺寸(長、寬、高) | 4286*2181*3135mm | 5830*2520*3050mm | |||||
4250*3215*3165mm | 6105*3655*3700mm | 總耗電量 | 8.5KW | 20.5KW |
