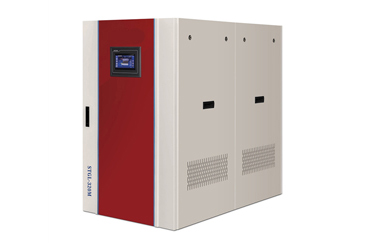

真空熱水鍋爐的下半部結構與普通鍋爐一樣，由燃燒室與傳熱管組成；其下半部裝有熱媒介，上部為真空室，其中插入了U型熱交換器。由于鍋爐整體是在負壓狀態 下，故安全。爐內的熱媒介，在鍋爐運行的全過程中，不進、不出、不增、不減，只封閉在鍋爐的真空室內，在鍋爐的傳熱管與熱交換器之間傳遞熱量。爐內的 熱媒介是有效脫氧的純凈水，無腐蝕，無水垢，使鍋爐壽命時間長達20多年；其結構為燃燒加熱部分采用*質20#鍋爐管，排列成熱管束，故稱管流式熱管鍋爐。其 優點是大燃燒室，爐壓低。而管的組成使其受熱面積大，體積小，重量輕，僅似鍋殼鍋爐的三分之二。而且容水量小，起溫速度快，5~8分鐘就可達到理想的溫 度。加之在上部設計合理尺寸連為一體的負壓蒸發室，性能穩定，運行，不出現快速上升和下降的問題。由于負壓蒸發室空間較大，插入的U型換熱器，可根據用戶的需求制造。

獨特的脈沖水位檢測電路結構，性能可靠。

換熱器采用優質的不銹鋼制作，耐腐蝕。

鍋爐的用途多，一個鍋爐可以配置多個換熱器，可以供應不同溫度、不同用途的熱水。

真空熱水鍋爐結構緊湊，體積小，節約占地面積。

熱煤水在封閉的空間進行循環，損耗小。

控制部分選用先進控制器，可以自動檢測爐水溫度，出水溫度。

真空熱水鍋爐采用三回程結構和獨特的濕背回燃室結構，摒棄了傳統耐火隔熱材料，降低了機組前煙室溫度。

熱煤水是經軟化、除氧、除鹽等特殊處理的高純水，因此，真空熱水鍋爐內部不結垢，不腐蝕，增加了使用壽命。
